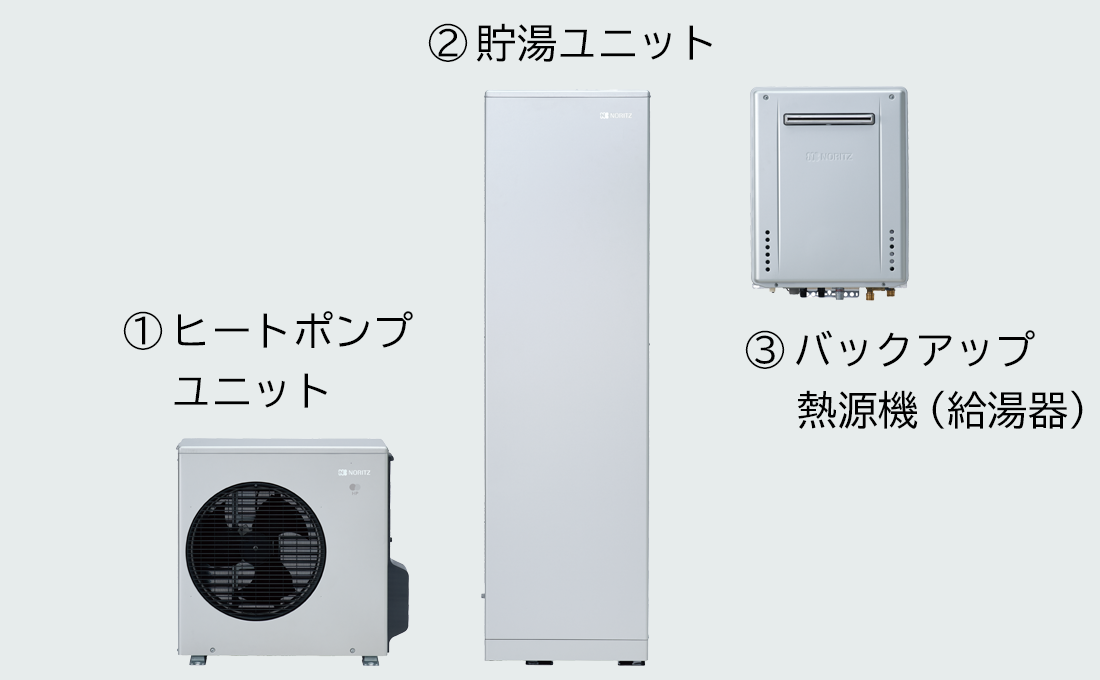

ハイブリッド給湯機 多彩な設置対応力

戸建住宅に設置する場合の特長

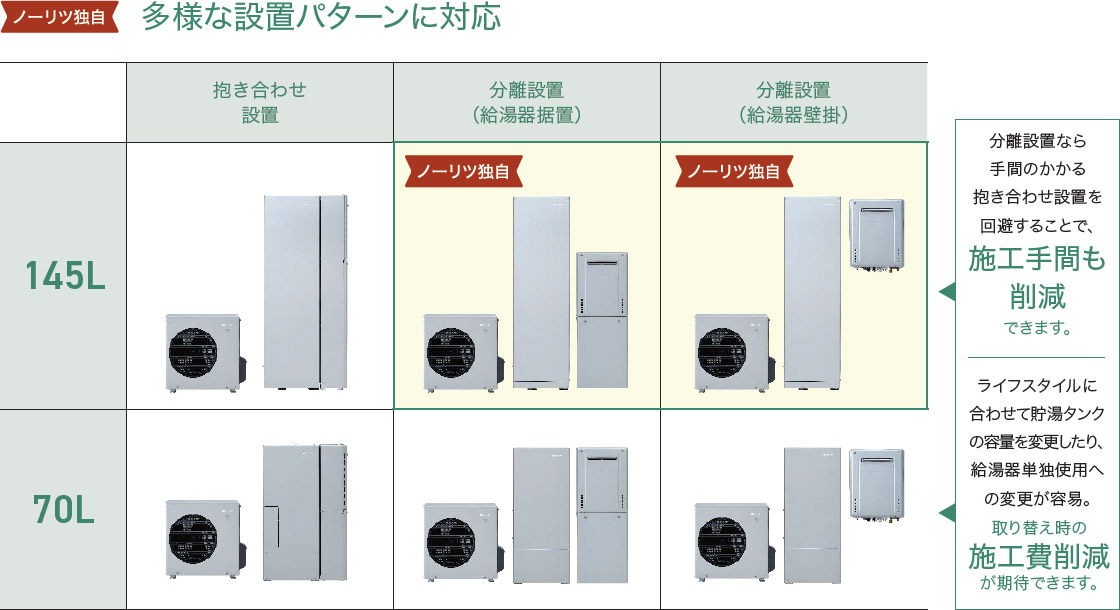

新築/既築、145L MODEL、70L MODEL問わず多様な設置パターンや京商住宅（D500）設置にも対応します。
また、70L MODELは基礎工事が不要となるため、設置工事費の削減にもつながります。

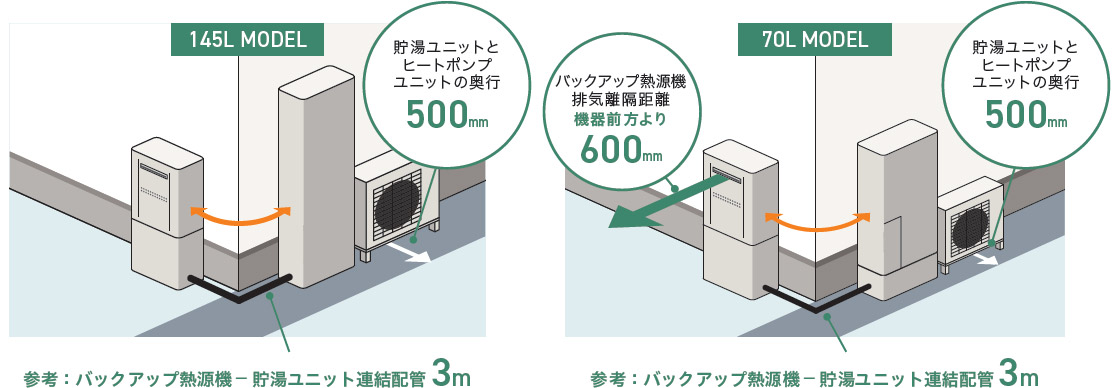

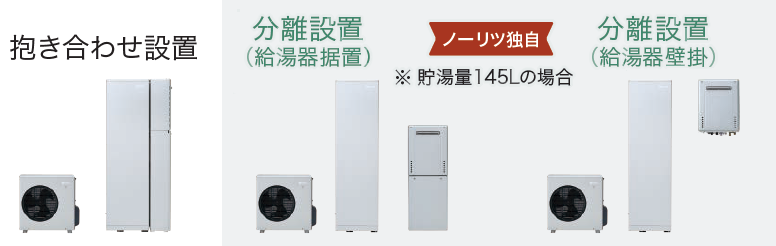

2面設置可能

145L MODEL、70 MODEL共に2面設置が可能となります。

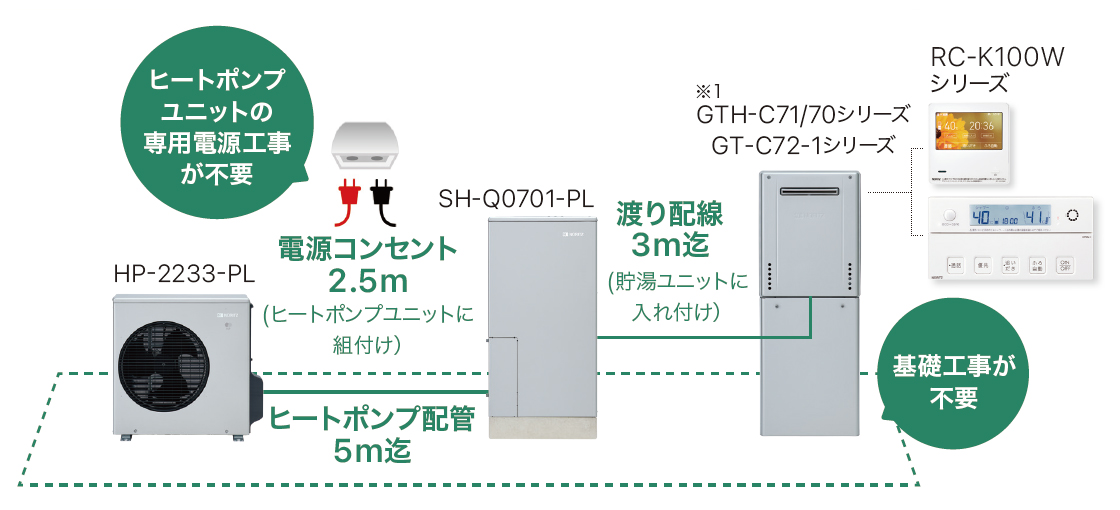

また、給湯機と貯湯ユニットの配管距離は3mまで可能となるため、自由度が向上します。

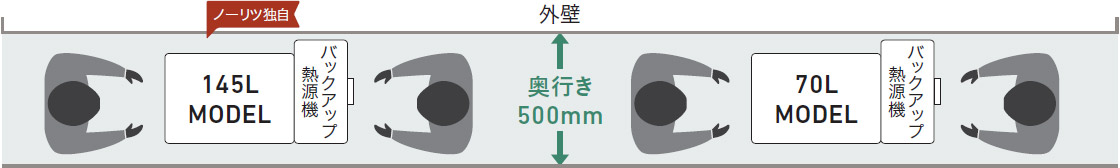

狭小住宅（D500）に対応

145L MODEL、70L MODELの抱き合わせ設置は、D500設置に対応します。

※奥行き500～565mmでガスふろ給湯器エコジョーズ（GT-C）の場合は、丸形排気（T）を選定ください。

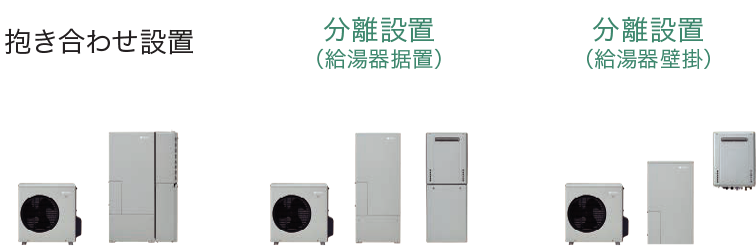

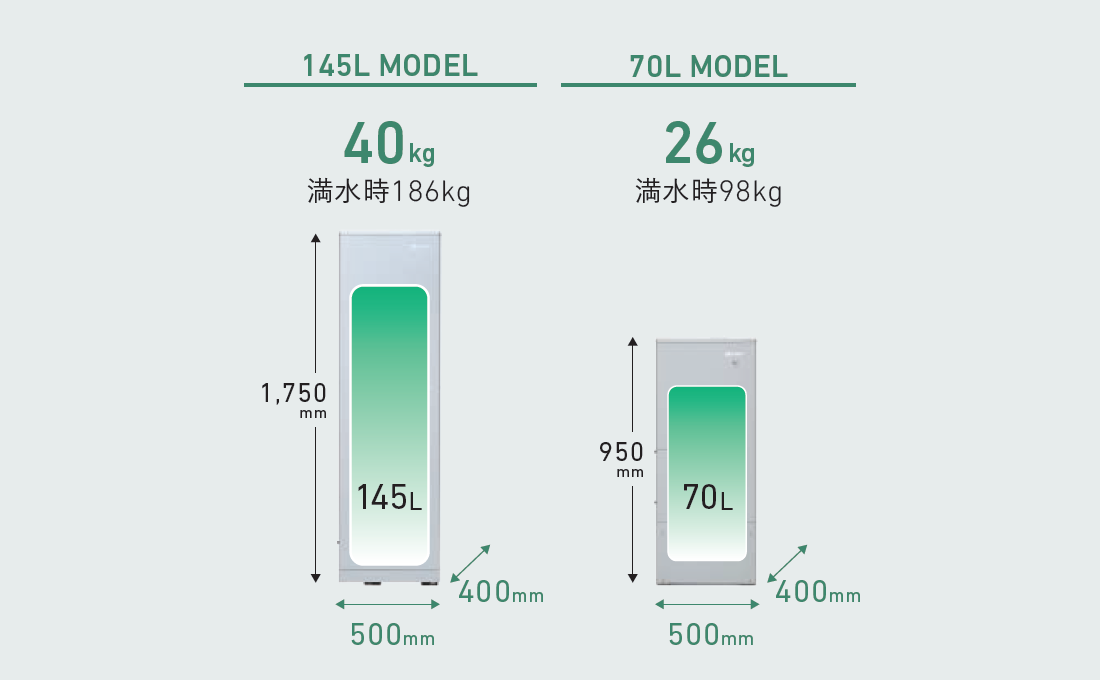

70L MODELの場合

基礎工事が不要となるだけではなく、貯湯ユニットの高さが低いため、窓下設置も可能となります。

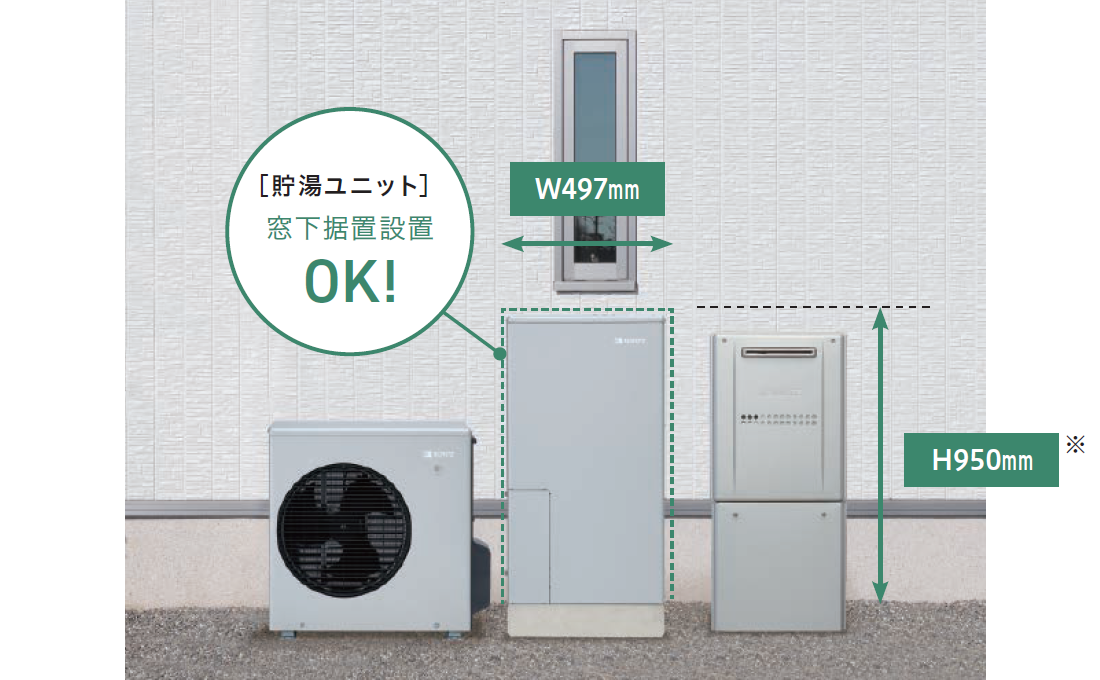

貯湯ユニット窓下据置設置

窓下にしか設置スペースがない場合でも大丈夫

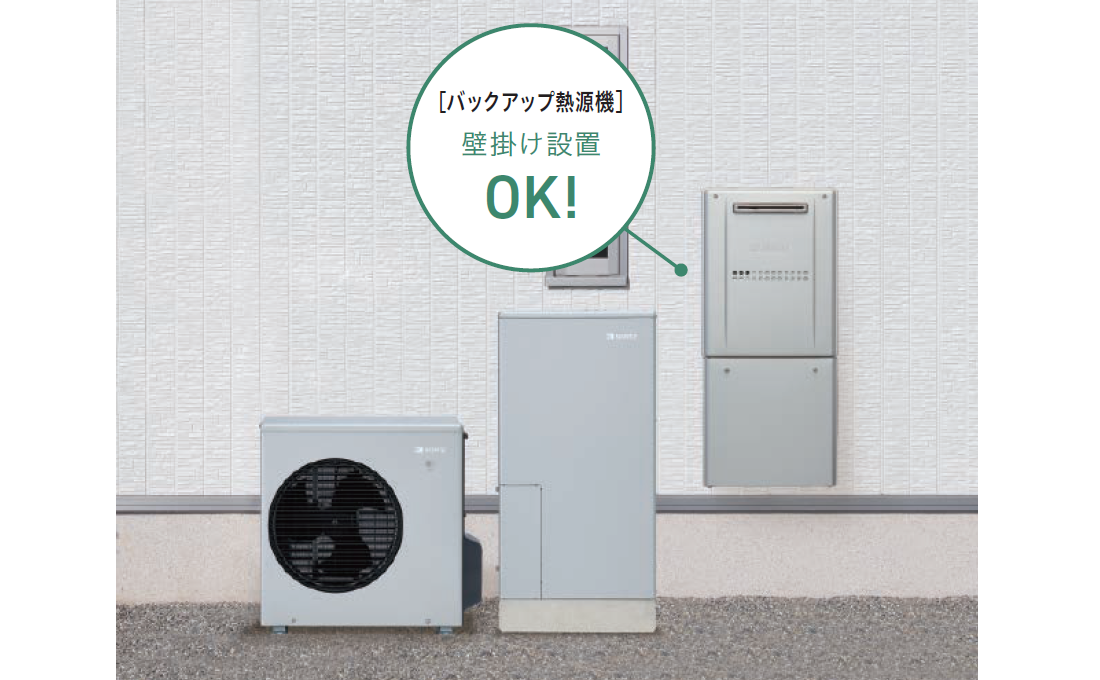

バックアップ熱源機壁掛け設置

既存給湯器の設置位置に合わせて壁掛け設置OK

※本体のみの高さ。据置台などの高さは含みません。

※サイズは、バックアップ熱源機GT-C72-1シリーズの場合

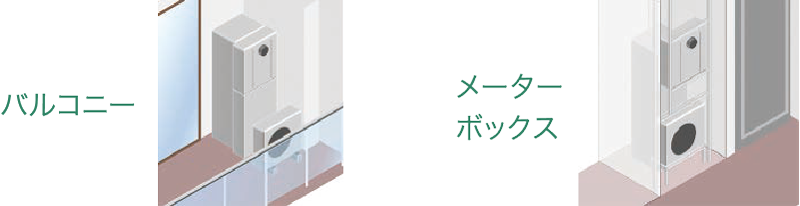

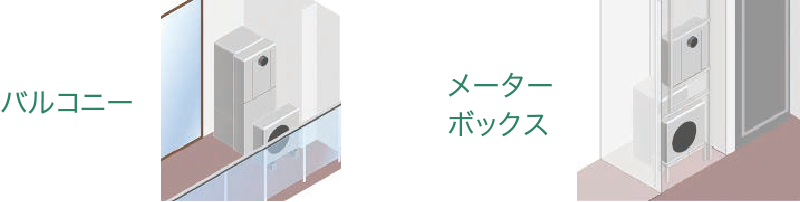

集合住宅に設置する場合の特長

145L MODEL・70L MODEL共に集合住宅に設置可能。
住戸ごとに異なる、さまざまな省エネニーズや設計ニーズにお応えします。

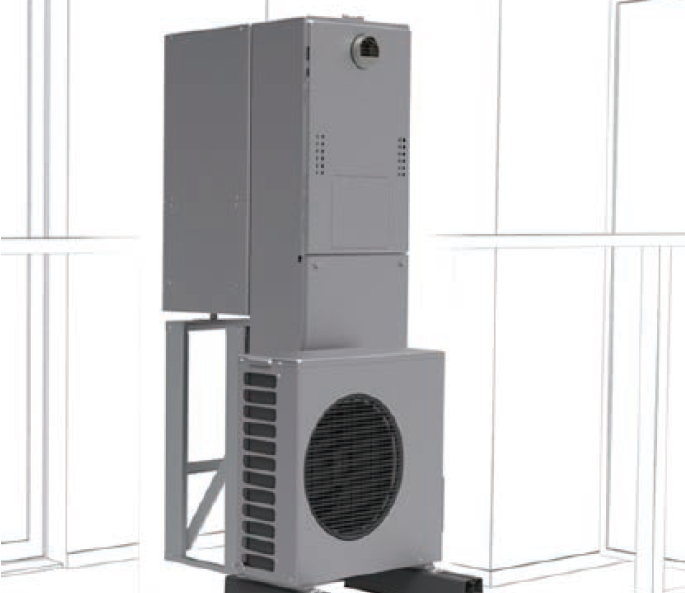

バルコニー設置

貯湯ユニットと給湯器を抱き合わせて設置することで、バルコニーの美観を損ないません。
また、貯湯タンク容量に関わらず、抱き合わせ設置時の外形寸法は同じなので設計時の手間も最小限に。

【Point】

ヒートポンプユニット・貯湯ユニット・給湯器をそれぞれ配置する「セパレート設置」も対応可能です。
バルコニーのスペースに合わせて設置方法を変えられます。

設置画像はイメージです

※貯湯量が違うモデルでも、設置スペースや外形寸法は同じ

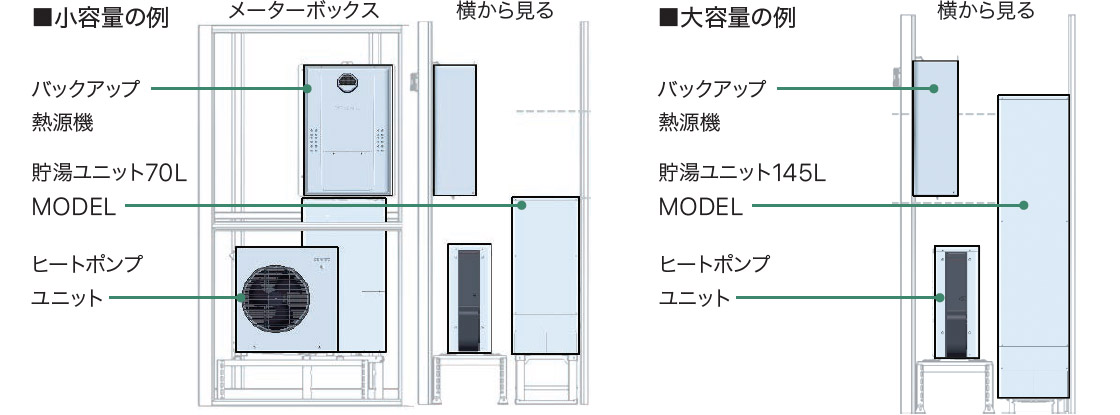

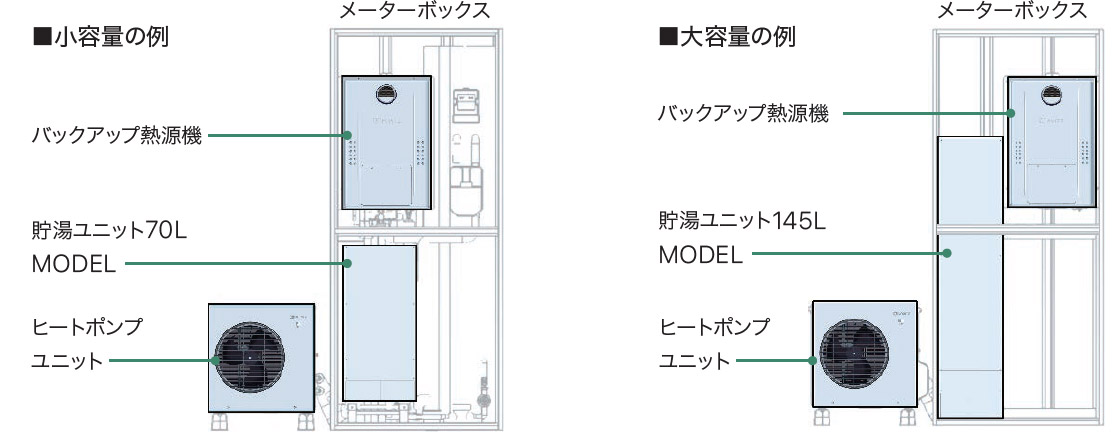

メーターボックス設置

貯湯ユニットと給湯器を分離設置することで、メーターボックス設置を実現。

【Point】

ヒートポンプユニット・貯湯ユニット・給湯器のすべてをメーターボックス内に設置することも可能です。

設置画像はイメージです

※メーターボックス内の設置イメージ図

耐塩害仕様を標準化^※1

HPHB R290は海に近い地域での使用を考慮し、価格アップなしの標準仕様として耐塩害処理を施しております。もちろん他の地域での耐久性も向上しています。

• ※1（一社）日本冷凍空調工業会規格（JRA9002）の耐塩害仕様に基づいています。

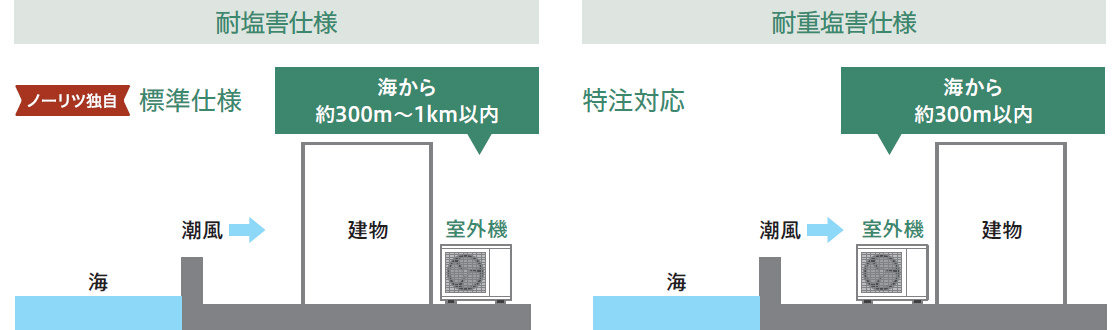

  【耐塩害仕様の設置場所条件】
  ・海から約300m～1km離れた場所
  ・建物の影になるなど、直接潮風が当たらない場所
