マルチシステム

不具合相談チャットボットで解決

コストパフォーマンス、信頼性、設置性。
業務用ならではのマルチシステム。

コストパフォーマンス、信頼性、設置性。業務用ならではのマルチシステム。

ノーリツの<業務用マルチシステム>は、「給湯ニーズ」に合わせ、1台ずつ最大24台まで連結設置・運用が可能。
業務用給湯システムにありがちな過剰設備を回避できるとともに、拡張性を生かしどのような給湯ニーズにもお応えすることができます

NOx、匂いも軽減する比例制御バーナー

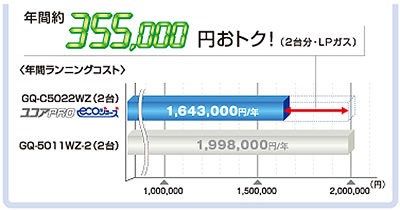

ユコアPROエコジョーズ

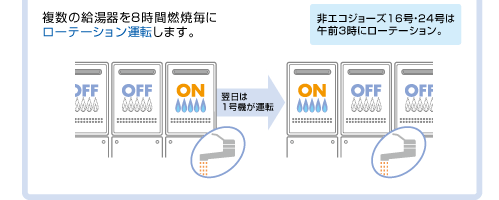

ローテーション運転

耐久性UP!

給湯器をローテーション運転させることによって、使用機器の偏りが少なくなり、システムとしての耐久性がアップします。

ローテーション運転

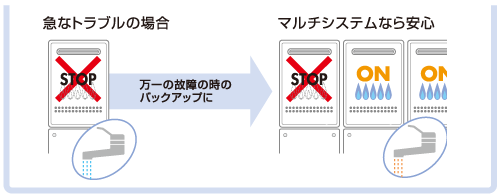

バックアップ運転

お湯を絶やしません!

万一1台が故障した場合も他の給湯器がすぐさまバックアップ。“湯切れ”という最悪の事態を回避できます。

お客様へ

システムコントローラーや機器本体の故障箇所によっては、 バックアップ運転できない場合があります。

バックアップ運転

ニーズに合わせたシステム構築が可能

連結・増設に対応!

施工のニーズに合わせたきめ細かいプランに対応します。

ニーズに合わせたシステム構築が可能

万が一の時も子機がサポート

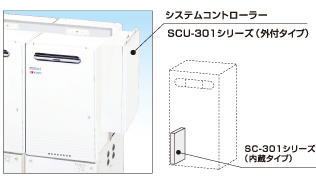

システムコントローラー

マルチ設置で想定されるシステムダウンを回避する様々な新機能を搭載しました。

① システムコントローラーへの電力供給を2系統からおこなう「バックアップ電源回路」

②「電源ダウン時の警報」

③「故障した場合のリモコンブザー報知機能」

④「制御基板のポッティング加工」

⑤ リモコンによる簡単設定

⑥「出力端子の200V化」

⑦「貯湯時タンクサーモ入力端子の追加」

給湯ニーズに合わせ、合理的な給湯設計が可能マルチシステム

1台から最大24台までの連結・運用が可能。過剰設備にならず合理的な給湯設計が可能です。

  • 1台が故障しても他の機器がすかさずバックアップ運転
  • コンパクトサイズで専用ボイラー室も不要。
  • 軽量&コンパクトで搬入・搬出もラク
  • ボイラー有資格者が不要なリモコン操作

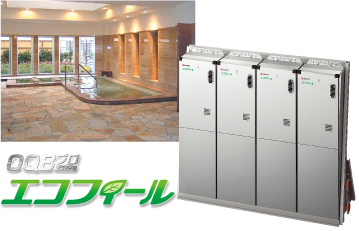

OBQプロ エコフィール

即出湯

設計・施工の工数を削減。

設計技術者や職人不足、施工品質の確保、工期の短縮、施工コストの軽減に寄与します。

即湯循環は水道直結が主流です。

PQU(水道直結) 省スペース 美観向上 省設計・省施工 設置・メンテナンスコスト軽減

即湯循環システムはこれまで大規模な設備を必要とする「受水槽方式」だけでしたが、水道直結が可能になり数々のメリットが生まれています。業務用給湯施設でもプロのノーリツでは、早くから水道直結式の即出湯ポンプユニットを開発し市場をリードしてきました。

  • 水道直圧式、加圧式の双方に対応。
  • ノーリツでは即湯循環式で水道直結の認証をいち早く取得しています。
  • 受水槽を不要とすることで、省設計・省施工、搬入搬送、省スペース、美観の向上、ランニングコストの軽減など、メリットは数えきれません。
  • 水道直結には水道局の許可が必要です。事前に各地方自治体の水道局へご確認ください。
  • 設計技術者や職人不足、施工品質の確保、工期の短縮、施工コストの軽減に寄与します。

即出湯ポンプユニット ラインアップ

PQU-400WT

  • 400Wポンプ仕様
  • ポンプ2台交互運転

〈据置形〉ガス機器 対応

PQU-400WT

対象機種

  • GQ-C5042WZ
  • GQ-C5032WZ(-H)
  • GQ-5011WZ-2
  • GQ-5021WZD-F
希望小売価格 ¥1,740,000(税抜価格)
エレベーター搬入も可能なサイズ
  • W755×H1062×D845mmで一般的な定員6人用エレベーターでも搬入が可能です。(JIS A4301-1963基準)
気付きにくいポンプの漏水を検知
  • 万が一、漏水を検知した場合、リモコンにエラーを表示します。エラー内容がすぐ分かるので修理依頼もスムーズに対応できます。
ポンプ出力400W
  • 最大系統数10系統以内、最大循環流量50L/minの現場に対応します。従来対応できなかった配管系統数の多い即出湯現場に最適です。

    給湯・循環配管の口径や距離により、各系統数や循環流量は異なりますので循環ポンプユニットの機外揚程を必ずご確認ください。

    最大配管長さ 往き100m、戻り100m以内

関連部材(逆止弁)

ウエハチャッキ弁
10BWZN 65A¥76,700(税抜価格)
10BWZN 80A¥89,500(税抜価格)
スイングチャッキ弁
RN 65A¥40,000(税抜価格)

PQU-150WS

  • 150Wポンプ仕様
  • ポンプ2台交互運転

〈壁掛形〉ガス機器 対応

PQU-150WS

対象機種

  • GQ-C5042WZ
  • GQ-C5032WZ(-H)
  • GQ-5011WZ-2
  • GQ-5021WZD-F
希望小売価格 ¥600,000(税抜価格)
最大6台までのセットアップが可能
  • 給水・給湯配管を外付けとし、65A配管にも対応。50号タイプで最大6台までセットアップできます。

    7台以上で即出湯ポンプユニットをご使用の場合は弊社窓口にご相談ください。

仕様・構造も充実!
  • マグネットポンプを2台搭載。交互運転が可能で機器の長寿命化を図り、また万一の故障時もバックアップ運転が可能です。
  • 外装は「耐塩害仕様塗装」。(耐塩害は(社)日本冷凍空調工業会規格(JRA9002)に基づいています)
  • ポンプユニット内の配管は耐食性の高い「ステンレス」を採用。
  • 「低温検出装置」を搭載。凍結予防性能が向上しました。
施工・設置性の向上
  • マルチ架台に搭載でき、統一感のあるデザイン。
  • 設置スペースも低減。
  • 片側設置部材もご用意。性能・デザイン性ともに向上しました。

PQU-150SS

  • 150Wポンプ仕様
  • ポンプ1台運転

〈据置形〉ガス機器・石油機器 対応

PQU-150SS

対象機種

  • GQ-C5042WZ
  • GQ-C5032WZ(-H)
  • GQ-5011WZ-2
  • GQ-5021WZD-F
  • GQ-C3222WZ-1
  • GQ-3211(10)WZシリーズ
  • OQB-C4701WZSシリーズ
希望小売価格 ¥660,000(税抜価格)
ガス、石油ともに対応
  • 循環ポンプ、膨張タンク、循環ポンプ制御ユニットなど、個別に発注が必要だった部材を一体化。スッキリした外観とともに、簡単な施工を実現します。
給湯機器とのセットで高い品質を提供
  • お湯のプロ・ノーリツがご提供する給湯器とのセットで、高い品質を確保いただけます。
